锂电池充电器电路原理图
鑫椤资讯 2831 2014-07-11 13:08:00

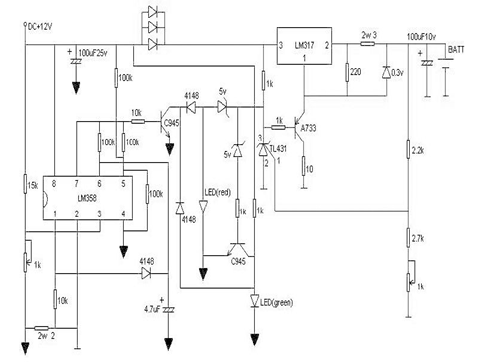

下图是：锂电池充电器电路图：本电路显示充电状态，红灯闪正在充，绿灯闪马上要充满，绿灯亮完全充满。
只要您有12V的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V,再调左下角的可调电阻使LM358第三脚为0.16V 就可以了,充电电流为380mA,超快,三个并连的二极管是降压的,防止LM317过热,且LM317须加散热片,图中的三极管可以任意型号。

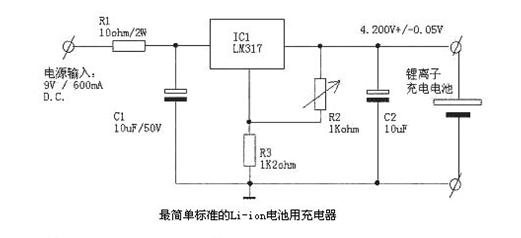

下图为另外一种充电电路图：
只要您有12V的电源就可以，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V,再调左下角的可调电阻使LM358第三脚为0.16V 就可以了,充电电流为380mA,超快,三个并连的二极管是降压的,防止LM317过热,且LM317须加散热片,图中的三极管可以任意型号。

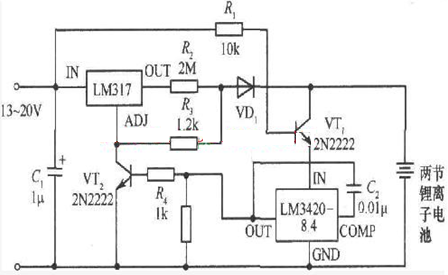

下图为另外一种充电电路图：
